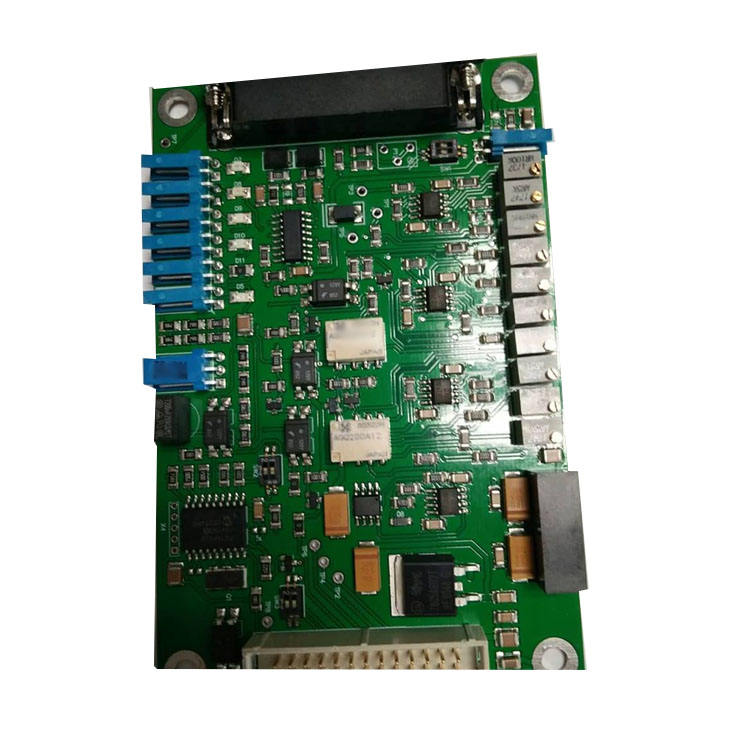

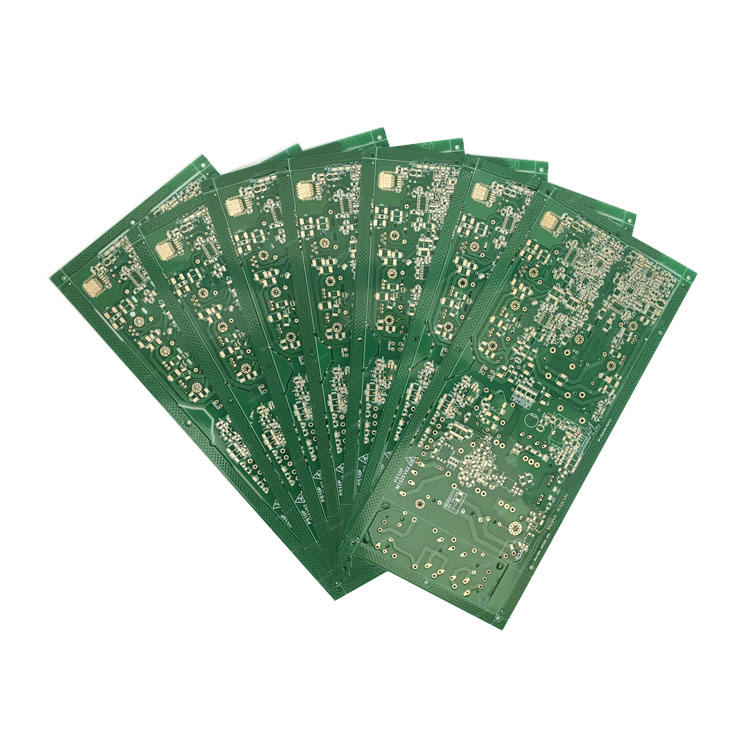

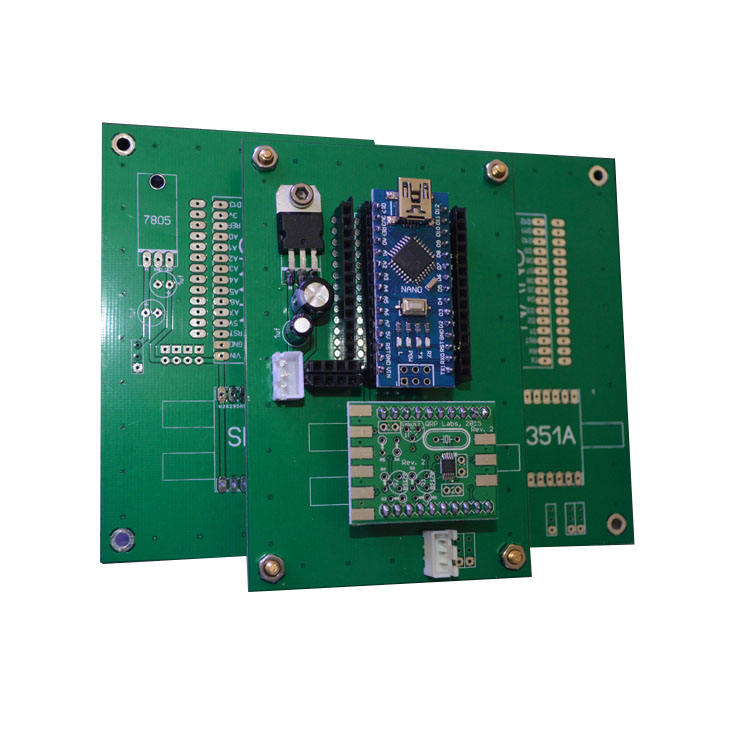

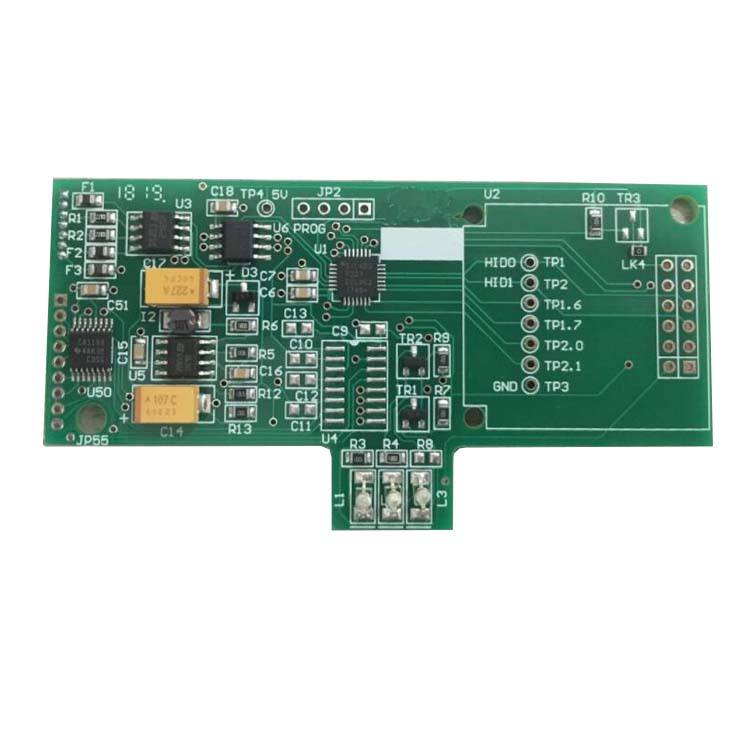

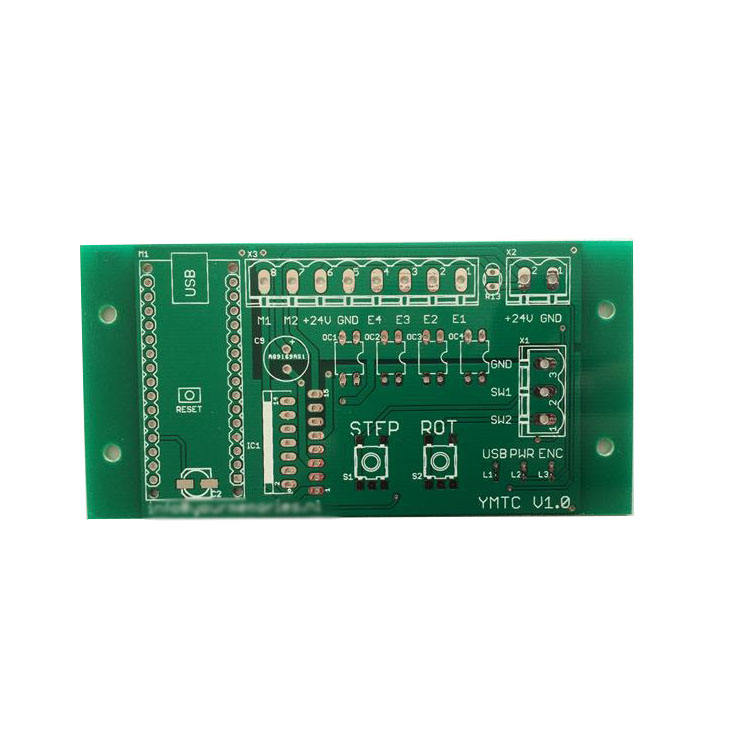

Circuito Stampato Populato Gerber per Saldatura di Schede Elettroniche

Ancora nessuna recensione
0,435-0,8699 €
Quantità minima d'ordine: 1 parte
Prezzo campione:0,435 €

Specifica

OEM
Opzioni di personalizzazione
Logo personalizzato (Ordine minimo: 1 parte)
Imballaggio personalizzato (Ordine minimo: 1 parte)
Colore della serigrafia (Ordine minimo: 1 parte)
Più di 1 altre opzioni
Capacità di personalizzazione del fornitore
Personalizzazione minima
Personalizzazione tramite disegno
Personalizzazione basata su campioni
Personalizzazione completa

Caratteristiche principali

Numero degli strati

12 strati

Spessore del bordo

0,5~3,2 mm

Formato del bordo

541*647 millimetri

Numero del Modello

JY PCB

Tipo

PCB multistrato

Punto d'origine

Guangdong, China

Spedizione

Spese di spedizione e data di consegna da concordare. Contatta il fornitore per maggiori informazioni.

Protezione dell'ordine di Alibaba.com

Pagamenti sicuri

Ogni pagamento che effettui su Alibaba.com è protetto da una rigorosa crittografia SSL e dai protocolli di protezione dei dati PCI DSS.

Reso semplice

Offri resi locali gratuiti per difetti sugli acquisti idonei

Garanzia di rimborso

Richiedi un rimborso se il tuo ordine non viene spedito, è smarrito o arriva con problemi relativi al prodotto

Pagamenti e finanziamenti

4 rate senza interessi con

Caratteristiche principali

Numero degli strati
12 strati
Spessore del bordo
0,5~3,2 mm
Formato del bordo
541*647 millimetri
Numero del Modello
JY PCB
Tipo
PCB multistrato
Punto d'origine
Guangdong, China
Marca
JY
Materiale di base
FR4 CEM1 CEM3 Alluminio Ceramico
Spessore di rame
1~4 once
Minuti Formato del foro
0,15 mm
Minuti Linea larghezza
0,08 mm
Minuti Interlinea
0,08 mm
Finitura superficiale
HASL, OSP, ENIG, Placcatura in oro
Strato
1~20 strati
MassimoDimensione del pannello
541*647 mm (Speciale può arrivare fino a 950 mm)
Dimensione del Foro Finale
PTH +/-0,003'' ,NPTH +/-0,002"
Controllo dell'impedenza
±5%
Anello ad anello
Minimo 0,1 mm
Rapporto d'aspetto
Minimo 1:8
Registrazione della Maschera di Saldatura
+/-0.003"
Registrazione strato per strato
+/-0.003"
Punte placcate minimo su rame
0,25 mm, 0,30 mm
Articolo PCB
OEM PCB, progettazione PCB, assemblaggio PCB

Imballaggio e consegna

Unità vendute
Singolo articolo
Dimensione confezione singola
20X10X10 cm
Peso lordo unitario
1.000 kg

Tempo di lavorazione

Opzioni di personalizzazione

Logo personalizzato(A partire da /Ordine min.: 1 parte)
Imballaggio personalizzato(A partire da /Ordine min.: 1 parte)
Colore della serigrafia(A partire da /Ordine min.: 1 parte)
Servizio di test(A partire da /Ordine min.: 1 parte)
